引言：

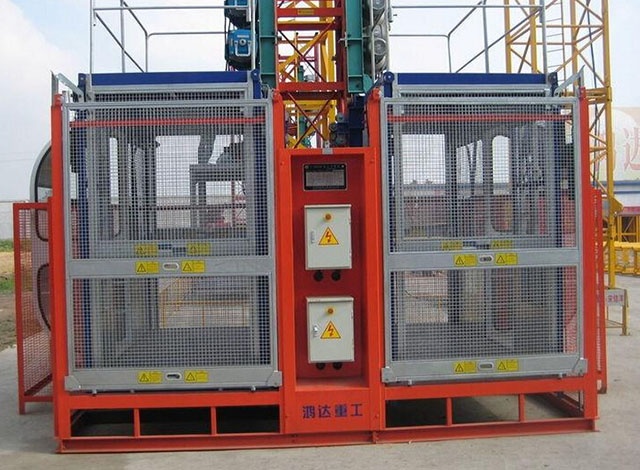

施工升降機是現代高層建筑施工中必不可少的垂直運輸設備。特別是在高層、超高層建筑施工中擔任了極其重要的任務，對于保證施工工期與安全、降低施工成本，減輕勞動強度起著不可替代的作用。QD6000變頻器在建筑施工升降機使用上具有的良好性能及節能效果。
奇電變頻器QD6000的特點：

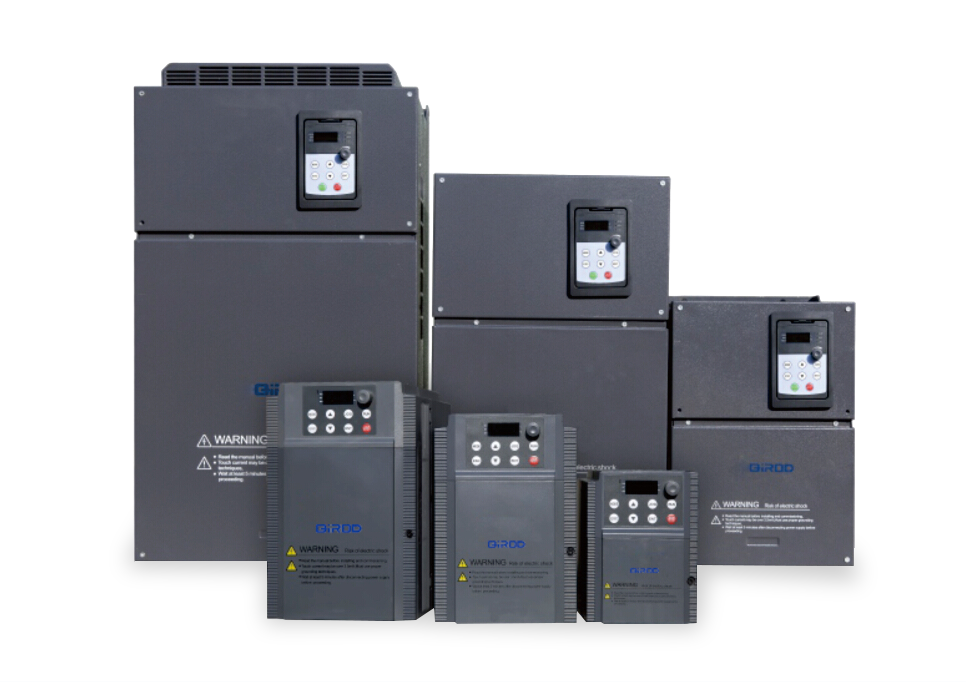

QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。 QD6000 是壁掛式變頻器，功率范圍0.75KW——500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA， AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000 連接到更高層的自動化系統。
方案優勢：
具有優異的低頻轉矩特性，能提供0.5Hz 150%的額定轉矩;
可靠的抱閘控制，安全可靠；
多段速調節，實現輕載速度快，重載速度慢功能；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。
系統簡介：
在本系統中,由QD6000 37KW變頻器驅動電機主回路部分。通過QD6000變頻器來控制整個系統的工作，運行速度使用兩段速，實現輕載速度快，重載速度慢功能。輸出一組繼電器抱閘信號，控制電機的抱閘打開與閉合。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-37RG-T4 | 輸出電流：75A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 11kW 電機及負載 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 制動單元 |
| 輸出功率：37KW | 環境溫度：-10-40°C | 制動電阻 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

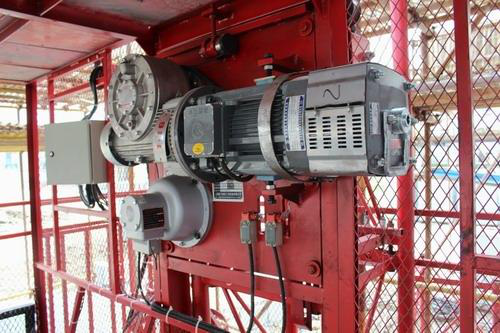

根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的升降機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
*優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
*吊輕重不同負載啟停時，不存在“溜鉤”現象；
*輕負載升速和松繩檢測功能滿足客戶對提高生產效率和安全性的要求。
客戶收益：
精準的速度控制，提高了生產效率；
減少了設備齒輪的損耗，降低了維修費用；
安全可靠的性能，保證生產活動的安全；
